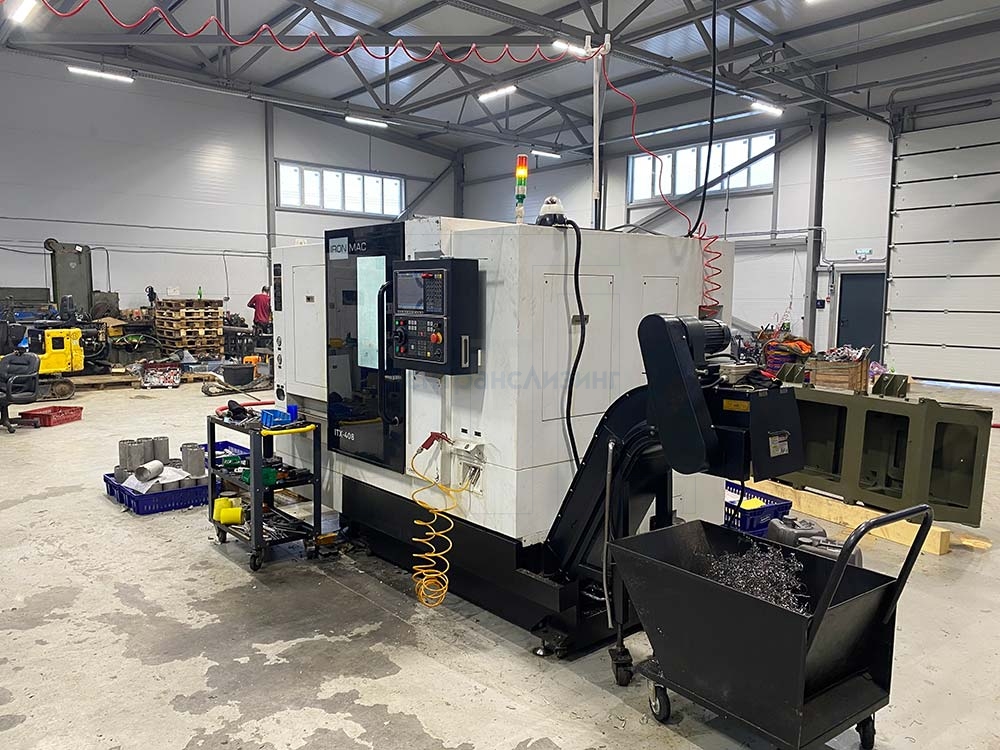

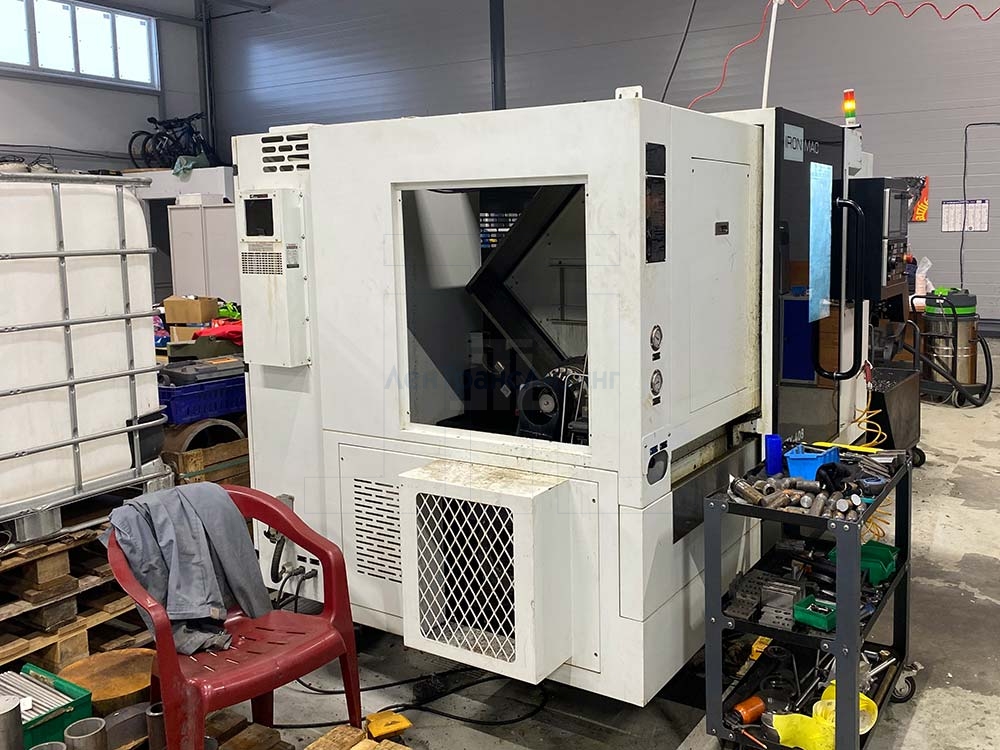

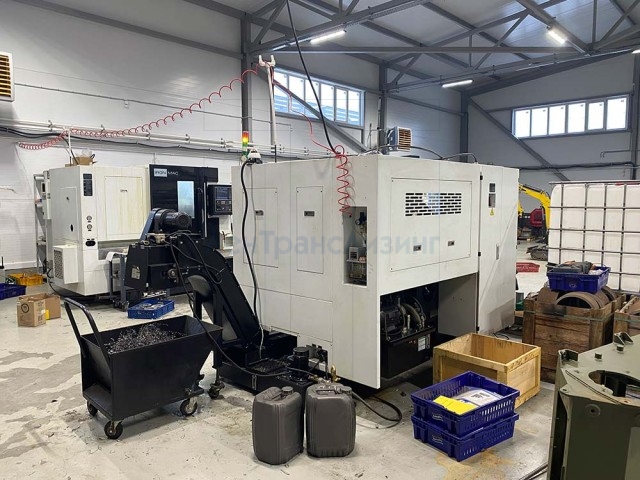

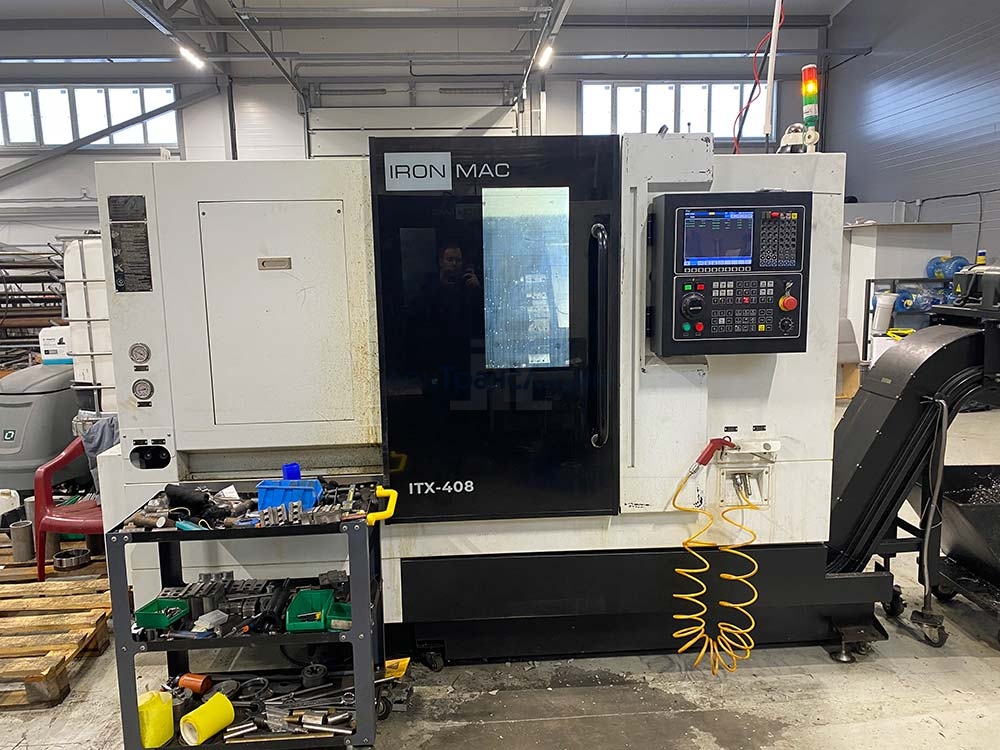

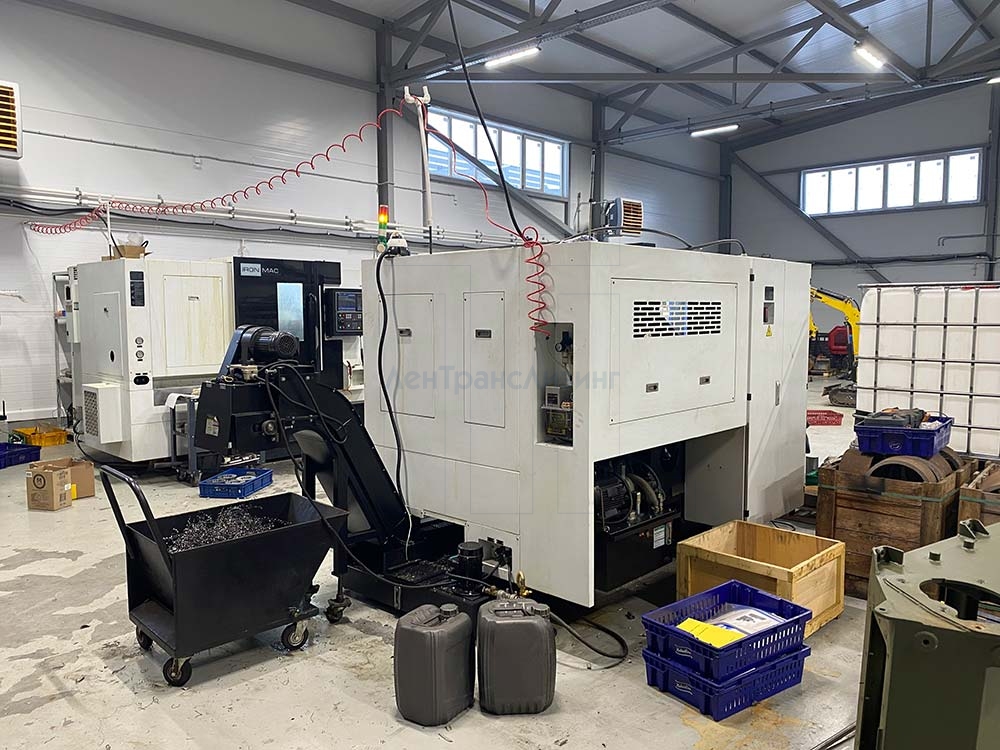

Токарный станок IRONMAC ITX-408 HCNC

Токарный станок с ЧПУ IRONMAC ITX-408 HCNC с наклонной станиной это высокопроизводительный токарный центр с наклонной станиной 45°, предназначенный для стабильной и точной обработки деталей различной сложности в условиях серийного и массового производства.

Конструктивные преимущества

Монолитная станина 45° (Meehanite)
Литая конструкция из высококачественного серого чугуна обеспечивает жёсткость системы и устойчивость к динамическим нагрузкам. Геометрия с наклоном 45° способствует равномерному распределению усилий резания, снижению вибраций и эффективному удалению стружки. Станок стабильно работает при обработке закалённых сталей до 45 HRC, включая съём значительных припусков на повышенных подачах без потери точности.

Линейные направляющие HIWIN (Тайвань)
Роликовые направляющие качения гарантируют высокую плавность перемещения и точность позиционирования. Подходят как для чистовой обработки ответственных изделий, так и для тяжёлых режимов резания.

Назначение оборудования

Модель ITX-408/510 HCNC ориентирована на комплексную токарную обработку деталей сложного профиля и типовых тел вращения: валов, осей, фланцев и аналогичных элементов.

Сферы применения

Станок используется в машиностроении, авиационно-космическом секторе и автомобильной промышленности. Обрабатываемые материалы: закалённые, высоколегированные и нержавеющие стали, а также цветные металлы и их сплавы.

Система числового программного управления

В базовом оснащении установлена ЧПУ HNC808DiT с цветным LCD-дисплеем 10,4":

• Управление по 2–3 осям
• Память 8G
• Внешний модуль ПЛК и ввода-вывода
• Поддержка высокоточного кодирования
• Возможность полностью замкнутого контура управления
• Жёсткое высокоскоростное нарезание резьбы до 8000 об/мин
• Поддержка протоколов NCUC, M3, EtherCAT

Шпиндельный узел

Установлен усиленный шпиндель с комбинированной схемой подшипников (радиальные роликовые + упорные шариковые), что обеспечивает высокую жёсткость и стабильность при интенсивных нагрузках.

• Максимальные обороты — 3000 об/мин
• Посадка шпинделя — A2-6
• Проходное отверстие — 62 мм
• Патрон — 8"

Рабочая зона и возможности обработки

• Ø над станиной — до 400 мм
• Ø над суппортом — до 250 мм
• Максимальный диаметр точения — 340 мм
• Длина точения — до 450 мм
• Диаметр прутка — до 52 мм

Перемещения и подачи

• Ход по оси X — 200 мм
• Ход по оси Z — 500 мм
• Ускоренные перемещения X/Z — 25 м/мин

Револьверная головка

• Тип привода — гидравлический
• Количество позиций — 8
• Державка — 25 мм
• Расточной инструмент — до Ø40 мм
• Повторяемость позиционирования — 0,003 мм

Задняя бабка

• Ход пиноли — 80 мм
• Диаметр пиноли — 88 мм
• Конус — MT5

Комплектация

• ЧПУ HNC808DiT (LCD 10,4")
• Направляющие HIWIN
• Гидравлический 3-кулачковый патрон 10" (250 мм)
• Шпиндель ремённого типа (15/18,5 кВт, 3000 об/мин)
• Гидравлическая револьверная головка (12 позиций)
• Задняя бабка с гидропинолью

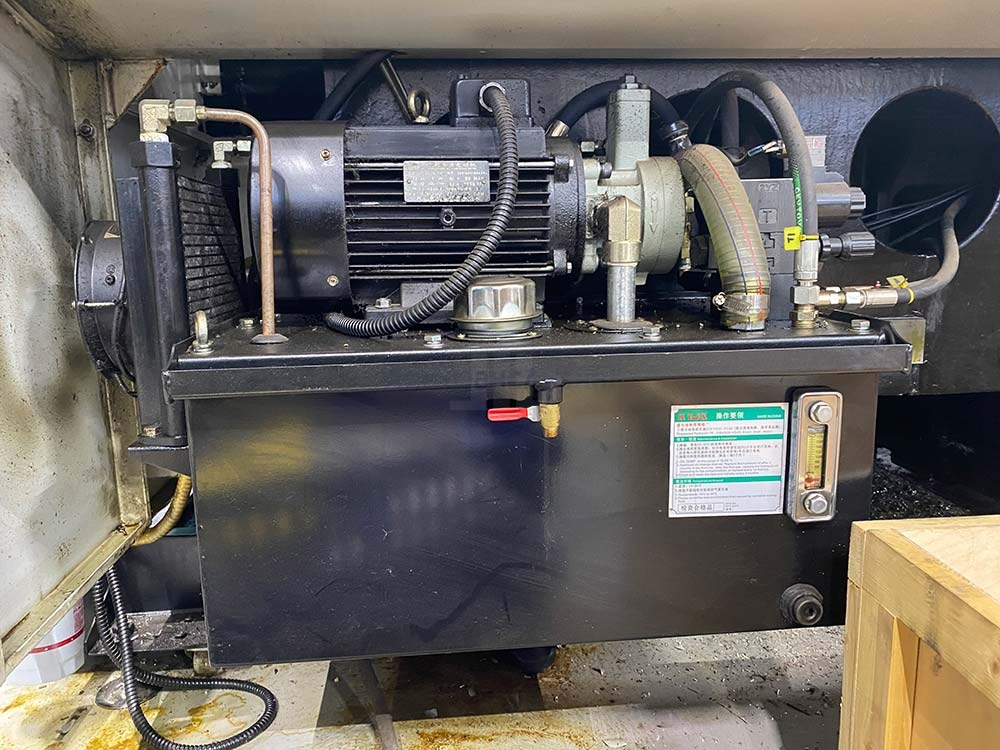

• Гидростанция
• Электрошкаф
• Конвейер стружки с корзиной
• Пистолеты подачи воздуха и СОЖ
• Цент
• Комплект переходных втулок (10, 12, 16, 20, 25, 32 мм)
• Державка 25×25 — 1 шт.
• Держатели расточного инструмента Ø40 — 3 шт.
• Полностью закрытая рабочая зона
• Защита направляющих по осям X/Z и ШВП
• Централизованная автоматическая система смазки
• Рабочее освещение
• Трёхцветная сигнальная колонна
• Педаль управления гидропатроном
• Регулировочные опоры и анкерные болты
• Руководство по эксплуатации на русском языке
• Подготовка под установку пруткоподатчика Fedek DH65L S2
• Подготовка под измерительную систему Renishaw HPMA

Габариты и масса

(Станок в сборе с конвейером стружки)

• Длина — 3080 мм
• Ширина — 2010 мм
• Высота — 2120 мм
• Масса — 3800 кг

Текущее состояние

Оборудование полностью работоспособно и эксплуатировалось в производственных условиях. За время эксплуатации подтвердило стабильность, точность и надёжность. Все основные узлы и комплектующие — оригинальные.

Станок готов к дальнейшей эксплуатации без дополнительных вложений.
